單向20°傾斜滾珠開關-水平傾斜/上下翻轉偵測

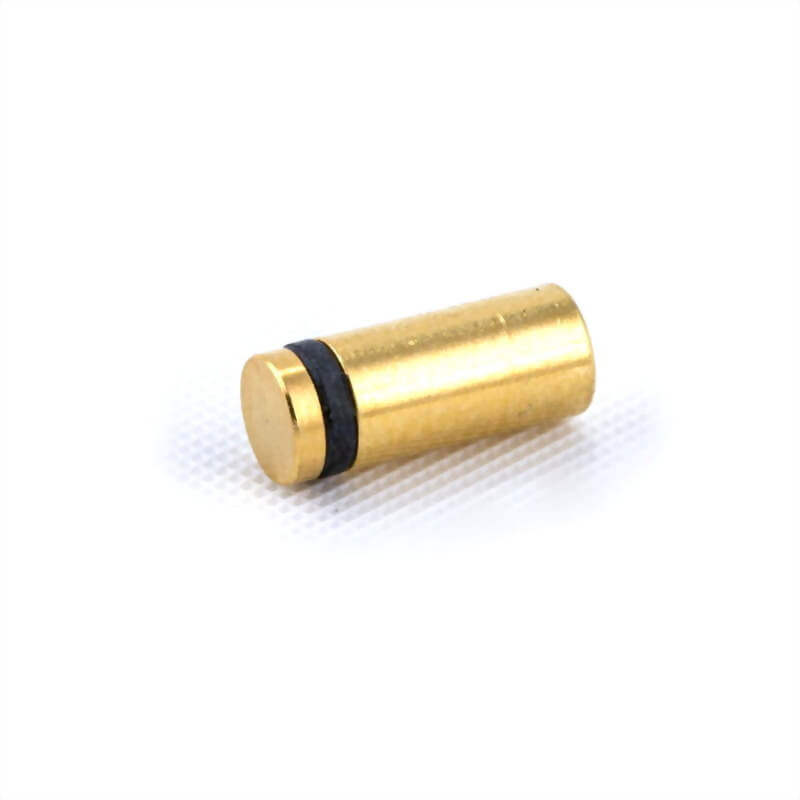

型號	RBS020602	RBS020902	RBS021102
操作角度	θ <20°	θ <20°	θ <10°
接點形式	常開型	SMD常開型	SMD常開型
尺寸(mm)	Φ4*13.6	Φ3*7.8	Φ4*9.6
PCB方向	水平板	水平板	水平板
迴焊爐	--	Peak temp.=255~260°C	Peak temp.=255~260°C

電性/電氣特性

• 接觸電阻：10Ω max.
• 接點容量：10mA，5VDC

• 絕緣電阻：50 MΩ min.，100VDC
• 介電強度：50 VDC min.，1minute
• 電容量：5pF max.

機械特性

• 操作溫度：-25°C ~ 85°C
• 儲存溫度：-40°C ~ 85°C
• 濕度：40°C / 95%RH
• 機械壽命：2HZ,horizontal  1,000,000 times
• 電氣壽命：100,000 times

建議電流、電壓條件

• 功能：水平角度傾斜偵測 / 垂直翻轉偵測

• 體積小，不佔空間安裝所需高度極小

• 端子與內部銅珠表面均鍍金，不易氧化

• 所有塑膠材料均使用高耐溫之工程塑膠

• 開關訊號單純，線路設計容易

• 符合 RoHS 標準，完全替代水銀開關

• 比 IC 設計經濟的解決方案

• 焊接流程完成後，請勿使用溶劑或類似物品清洗開關

• 台灣製造，全檢出廠

• 使用建議：使用於具震動場合時，建議加上 on delay 的設計；若震動過大時，建議選用光電式產品

• 大日科技秉持不斷提升產品品質，因此網站訊息可能沒有即時更新，歡迎聯繫我們取得最新產品資訊

滾珠開關利用小珠的滾動去製造與金屬端子的觸碰，產生導通或不導通的效果，用來取代水銀開關。可應用的範圍相當廣泛，如：任何角度的改變偵測或震動感應等功能。

RBS02系列應用實際案例

濾水壺 功能：傾倒計次功能 應用型號：RBS020902

螢幕 / 顯示器 功能：內容翻轉功能 應用型號：RBS020902

遙控器 / 車用遙控器 功能：省電喚醒功能 / 自動休眠功能 應用型號：RBS020902

縫紉機 / 裁縫機 功能：開蓋自動斷電功能 / 安全保護裝置 應用型號：RBS020902

魚汛燈 / 智能浮標 功能：魚上鉤訊號發出功能 應用型號：RBS020902
