滾珠角度模組RBM040210
Please select which you want to ask the following product
specifications:
● RBM040210
● 滾珠系列傾倒模組
● 功能：角度偵測模組
● 認證：RoHS,REACH,專利
● 台灣生產 | 全檢出廠 | 品質保證
※ 製程相關及其他注意事項請參閱規格書
● 滾珠系列傾倒模組
● 功能：角度偵測模組
● 認證：RoHS,REACH,專利
● 台灣生產 | 全檢出廠 | 品質保證
※ 製程相關及其他注意事項請參閱規格書
|
|
 |
|
型號 |
RBM040210 |
|
操作角度 |
θ >10°；θ <-10° |
|
接點形式 |
DIP |
|
尺寸(mm) |
36.2(L)*25(W)*6(H) |
|
PCB方向 |
水平板 |
|
● 功能： |
|||
|
角度訊號偵測。
|
|||
|
● 應用： |
|||
|
1、工業自動化：用於機械臂定位、生產線控制等。 |
|||
|
2、家用電器：用於安全保護、省電喚省等。 |
|||
|
3、機械設備：用於狀態偵測、安全警示等。 |
|||
建議電流、電壓條件
|
輸入電流 (mA) |
操作電壓 (V) |
條件 |
|
10 |
5 |
-- |
備註：因滾珠元件為類比動作(不分接點式或光電式滾珠元件)，故LED 的亮度不㇐定是絕對是ON/OFF，僅代表滾珠元件動作是否有反應，實際的功能呈現，可透過示波器/三用電表等設備，進行訊號確認。
|
● 腳位定義及操作：模組分為3pin 與4pin 兩類 |
|

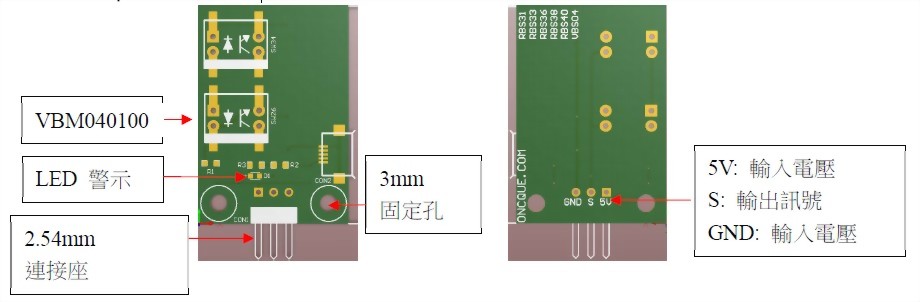

1、3pin 說明如下： |

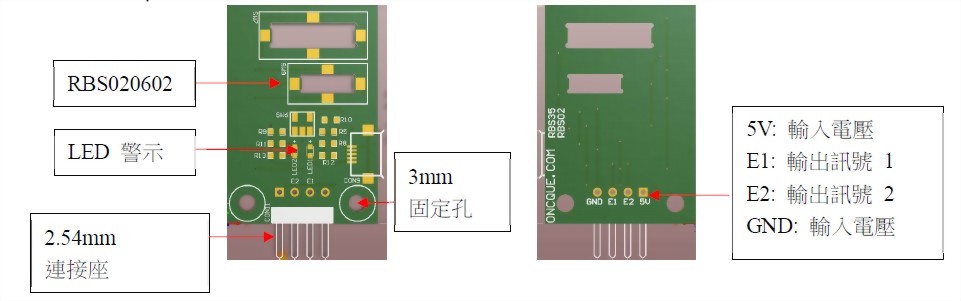

2、4pin 說明如下：
