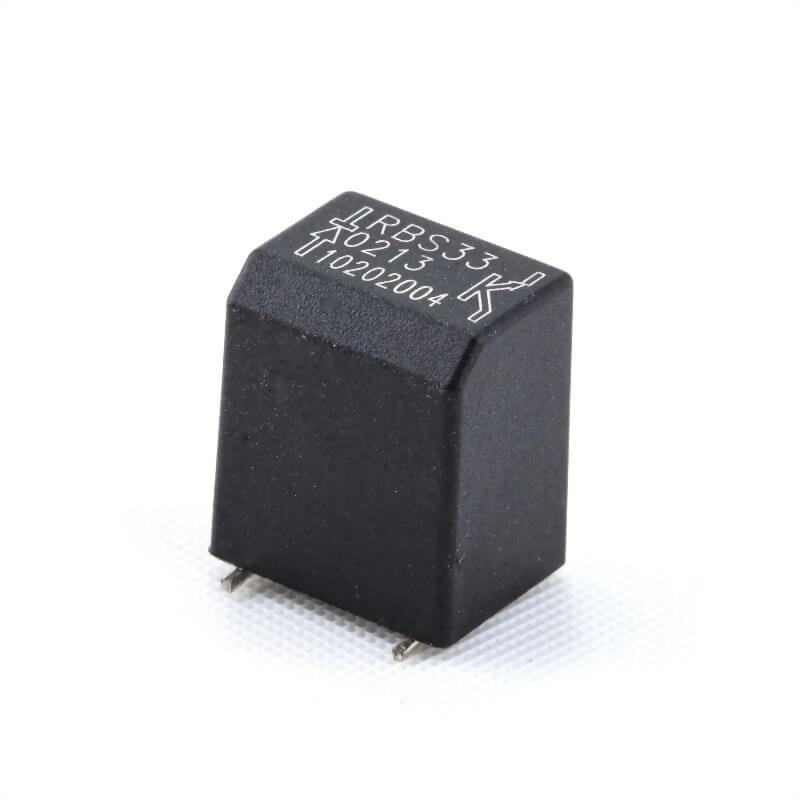

光電式SMD水平板角度感應開關
Please select which you want to ask the following product
specifications:
● 光電式式滾珠感應開關
● 功能：全周 360°角度傾斜偵測、振動偵測
● RBS330210T / RBS330211T / RBS330212T / RBS330213T
● 認證：RoHS,REACH,專利
● 產地：台灣
※ 製程相關及其他注意事項請參閱規格書
● 功能：全周 360°角度傾斜偵測、振動偵測
● RBS330210T / RBS330211T / RBS330212T / RBS330213T
● 認證：RoHS,REACH,專利
● 產地：台灣
※ 製程相關及其他注意事項請參閱規格書
|
|
 |
 |
 |
 |
|
型號 |
RBS330210T |
RBS330211T |
RBS330212T |
RBS330213T |
|
操作角度 |
45° |
30° |
20° |
15° |
| 型態 |
SMD |
SMD |
SMD |
SMD |
|
尺寸 (mm) |
8*10.5*12 |
8*10.5*12 |
8*10.5*12 |
8*10.5*12 |
|
PCB方向 |
水平板 |
水平板 |
水平板 |
水平板 |
機械特性
- 迴焊爐：Peak temp.=255°C~260°C
- 操作溫度：-25°C ~ 85°C
- 儲存溫度：-40°C ~ 85°C
- 濕度：40°C / 95%RH
- 機械壽命：2 HZ,horizontal 1,000,000 times
- 電氣壽命：IF=20 mA VCE=5 V TIME: 30,000 hrs
建議電流、電壓條件
| 輸入電流(mA) | 操作電壓(V) |
條件 |
|
10 |
3.3 |
VCE=3.3V RD=200 ohm RL=33K ohm |
| 10 | 5 |
VCE=5V RD=390 ohm RL=33K ohm |

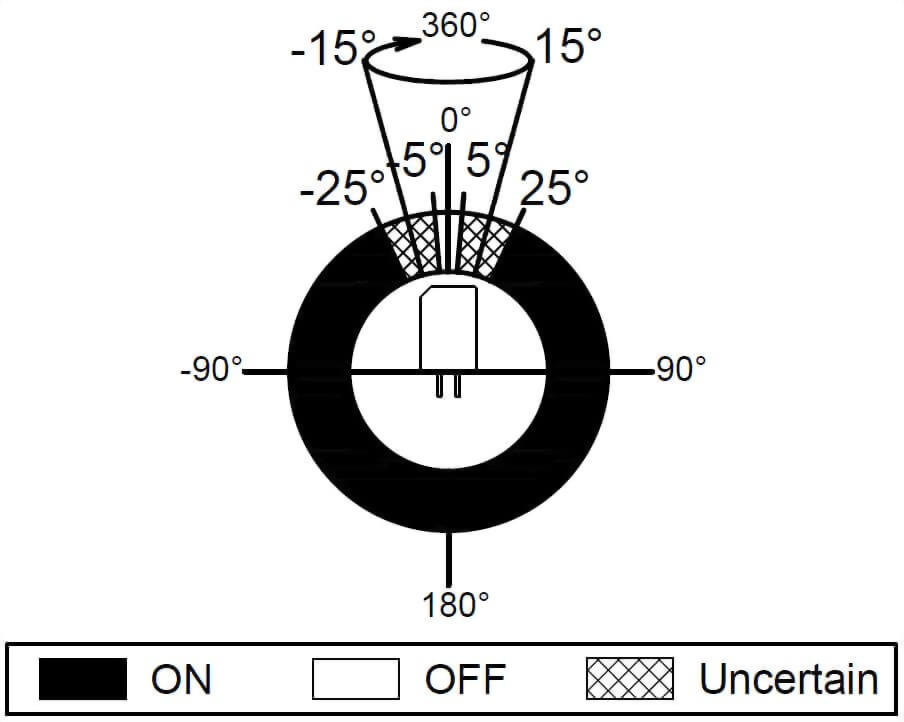

全方位360度角度偵測
功能：全周360°皆可檢測無死角傾倒偵測，振動偵測
採用光電晶體感測訊號，不受金屬氧化或磨損的影響
光電式感應開關訊號較穩定且導通率高
外殼採用高絕緣性塑膠材料，可避免外殼導電及生鏽
所有塑膠材料均使用高耐溫之工程塑膠
開關訊號單純，線路設計容易
符合 RoHS 標準，完全替代水銀開關
比 IC 設計經濟的解決方案
台灣製造，全檢出廠
焊接流程完成後，請勿使用溶劑或類似物品清洗開關
大日科技秉持不斷提升、改善產品品質，因此網站訊息可能沒有即時更新，歡迎聯繫我們取得最新產品資訊
振動偵測
滾珠開關利用小珠的滾動去製造與金屬端子的觸碰，產生導通或不導通的效果，用來取代水銀開關。可應用的範圍相當廣泛，如：任何角度的改變偵測或震動感應等功能。
RBS3302系列應用案例
 |
電暖器 功能：傾倒自動斷電功能 型號： RBS330210T / RBS330211T |
